在电子产品开发过程中，工程师们常常面临一个实际难题：明明电路设计没问题，打样回来的板子却总有不尽人意的地方——要么成本超预算，要么性能达不到预期，要么量产时工艺不稳定。这些问题背后，往往指向同一个根源：板材选型没做对。

　　不同产品对PCB的要求千差万别。选对了板材，性能和成本能达到完美平衡;选错了，再好的设计也难以落地。以下四类PCB板材方案，基本覆盖了绝大多数产品的应用需求。

　　方案一：单面板——简单产品的经济之选

　　单面板是所有PCB中最基础的方案，线路和元件集中在板子同一面。它的优势在于成本极低、制造周期短，适合功能简单、对空间要求不高的产品。

　　典型应用场景：

• 　　电源适配器、充电器

• 　　家用电器控制面板(如电饭煲、风扇)

• 　　简单的LED照明产品

• 　　玩具、小家电

　　选择理由：当你的电路只需要基本的电气连接，没有复杂的信号处理和密集布线需求时，单面板是最经济高效的选择。亿方电子提供常规单面板及铝基单面板(用于LED照明)的打样与批量服务，可满足基础产品的快速落地需求。

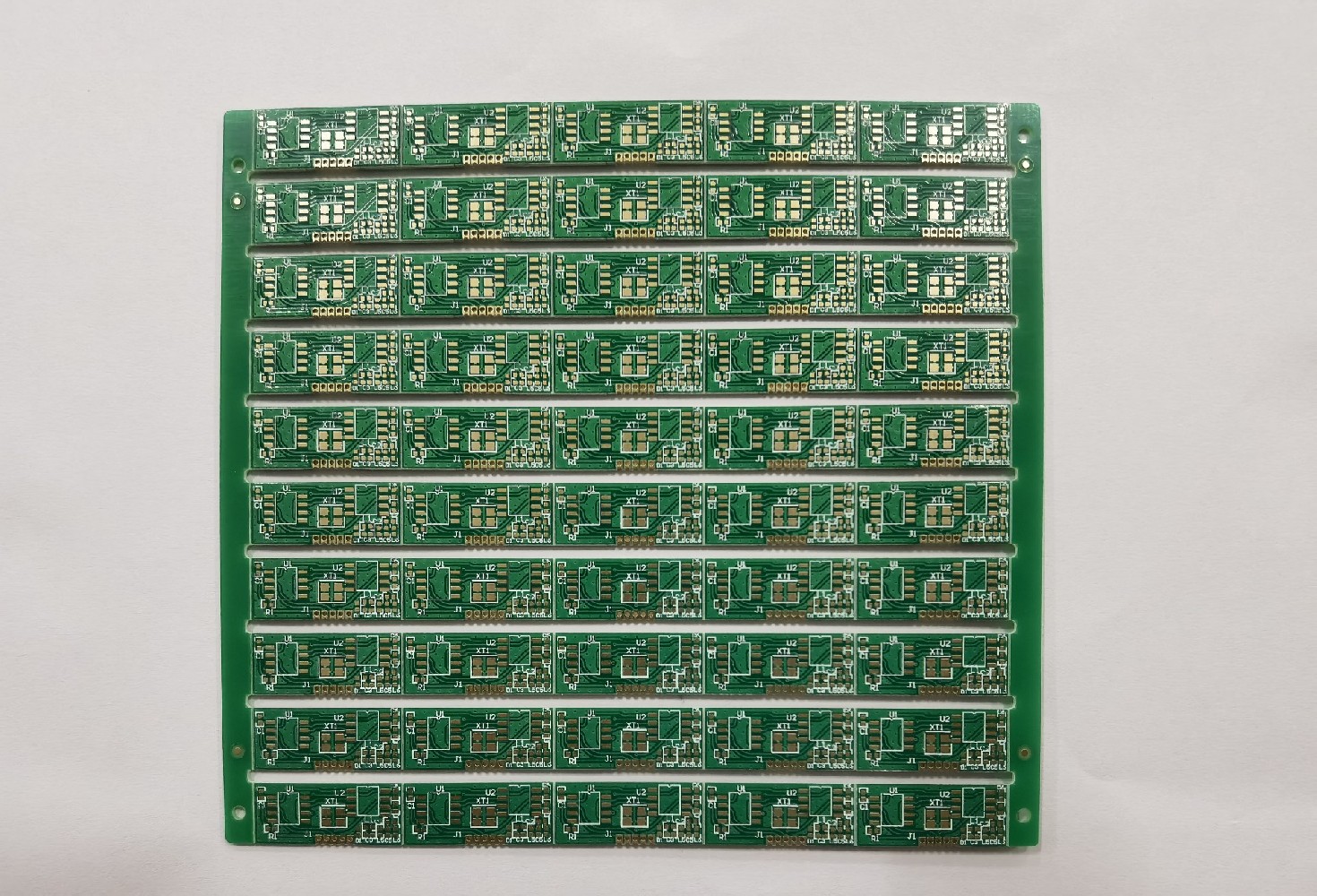

　　方案二：双面板——绝大多数电子产品的“主力军”

　　双面板是目前应用最广泛的PCB类型，线路分布在板子正反两面，通过过孔实现层间连接。相比单面板，它在空间利用率、布线灵活性、信号完整性上都有质的提升，而成本只增加约30%-50%。

　　典型应用场景：

• 　　智能家居设备(智能音箱、智能插座)

• 　　工业控制模块

• 　　消费电子(路由器、机顶盒)

• 　　汽车电子基础模块

　　选择理由：如果你的产品元件数量超过30个，或需要对数字信号和模拟信号进行分离布线，或电路板尺寸受到限制，双面板就是最稳妥的选择。亿方电子在双面板领域积累了成熟的工艺经验，最小线宽/线距可达4/4mil，支持喷锡、沉金、OSP等多种表面处理工艺，可满足不同可靠性要求的应用场景。

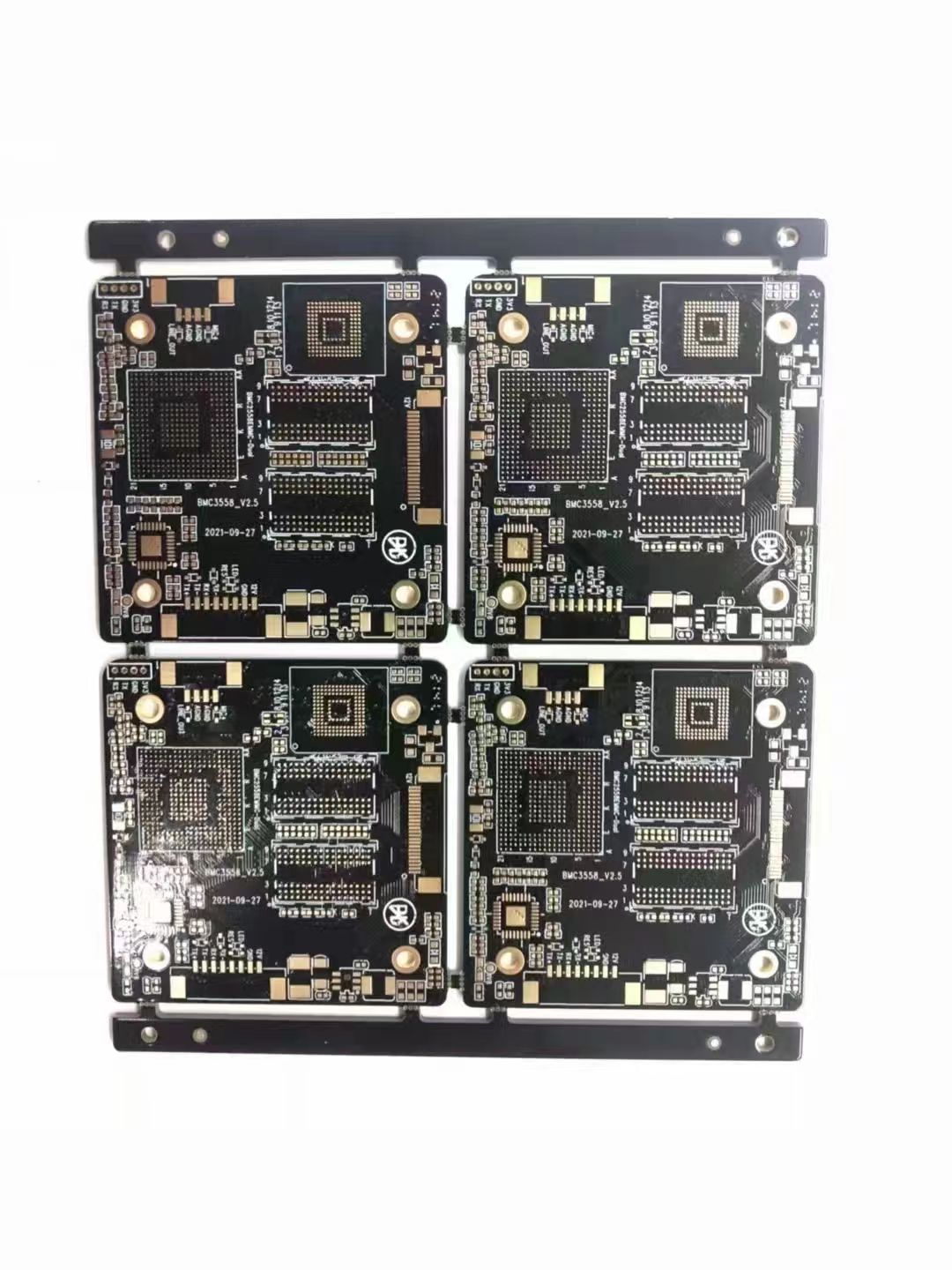

　　方案三：多层板——复杂系统的高性能载体

　　当电路复杂度进一步提升，双面板的布线空间已经捉襟见肘时，就需要引入多层板(4层、6层及以上)。多层板通过增加内部电源层和地层，显著改善信号完整性、电磁兼容性和电源稳定性。

　　典型应用场景：

• 　　通信设备主板

• 　　工业控制核心板

• 　　高性能计算模块

• 　　医疗设备核心电路

　　选择理由：如果你的产品涉及高速信号传输(如DDR内存接口)、需要严格阻抗控制、或对电磁干扰敏感，多层板是绕不开的选择。亿方电子支持4-8层多层板的快速打样与中小批量生产，提供专业的阻抗计算与叠层设计支持，帮助客户在复杂系统中实现稳定可靠的电路性能。

　　方案四：特种板材——特殊需求的定制方案

　　除了上述通用板材，部分产品因特殊的工作环境或性能要求，需要使用特种板材：

　　1.高频材料板

　　应用于5G通信、毫米波雷达、卫星通信等场景，核心指标是低介电常数(Dk)和低介电损耗(Df)。亿方电子支持罗杰斯、泰康尼等进口高频材料及国产替代材料的加工，满足高频信号传输的严苛要求。

　　2.金属基板(铝基/铜基)

　　应用于大功率LED照明、电源模块、新能源汽车电控等场景，利用金属基材的高导热性解决散热难题。亿方电子铝基板的导热系数可达1.0-3.0W/m·K，可有效延长功率器件寿命。

　　3.刚柔结合板

　　应用于可穿戴设备、医疗器械、工业相机等场景，将刚性板的支撑性和柔性板的可弯折性融为一体，实现三维立体布线。亿方电子支持1-4层刚柔结合板的打样与生产，帮助客户突破传统产品形态限制。

　　如何快速做出正确选择?

　　面对这么多选项，工程师可以从三个维度快速判断：

　　一看功能需求：产品需要处理高速信号吗?需要严格阻抗控制吗?需要承载大电流吗?

　　二看空间限制：产品内部空间是否紧凑?电路板尺寸是否受限?是否需要三维折叠布局?

　　三看成本预算：产品的目标成本是多少?批量规模有多大?是否需要在性能和成本之间找平衡?

　　将这三个问题的答案综合起来，就能初步锁定最适合的板材类型。

　　在硬件开发中，PCB选型看似是个小环节，实则影响着产品的性能、可靠性、成本和上市周期。经验丰富的工程师都明白：在选材阶段多花一点时间思考和验证，能为后续的开发和生产省下大量不必要的麻烦。

　　作为一站式PCB制造服务商，亿方电子不仅提供从单面板到特种板的完整产品矩阵，更致力于在选材阶段为客户提供专业建议。我们的工程师团队可以根据您的产品应用场景、性能要求和成本预算，推荐最合适的板材方案，并配合DFM(可制造性设计)分析，提前规避潜在的生产风险。

　　如果您正在为产品选择合适的PCB板材，或有任何技术疑问，欢迎随时联系亿方电子技术团队，我们将为您提供专业的咨询与支持。
