对于很多硬件工程师和创业团队来说，PCB打样是产品开发中绕不开的一环。但第一次打样的人往往一头雾水：发什么文件?板子做出来要多久?怎么保证做出来的板子能用?

　　本文帮你理清PCB打样的完整流程，每一步该做什么、注意什么，让你少走弯路。

　　第一步：准备好Gerber文件

　　这是最关键的一步。工厂需要根据Gerber文件来生产，文件错了，板子肯定错。

　　需要准备的文件包括：

　　线路层(每层一个文件)

　　阻焊层

　　丝印层

　　钻孔文件

　　外形/分板层

　　注意：导出前用CAM350等软件预览一遍，确认各层对齐、钻孔位置正确。另外，文件名建议用英文或数字，避免乱码。

　　第二步：填写工艺要求

　　提交文件时，需要明确以下参数：

　　板材类型(常规FR-4?高TG?铝基?)

　　板厚(1.6mm最常见，也有0.8/1.2/2.0mm)

　　铜厚(常规1oz，大电流用2oz或更厚)

　　表面处理(喷锡、沉金、OSP?)

　　阻焊颜色(绿、蓝、黑、白、红)

　　丝印颜色(白、黑)

　　如果拿不准，可以咨询工厂工程人员，他们会根据你的产品类型给出建议。

　　第三步：工厂进行DFM分析

　　收到文件后，工厂会进行可制造性分析，检查：

　　线宽线距是否在工艺能力范围内

　　孔径是否合理(太小的孔可能钻不出来)

　　焊盘与线路间距是否足够

　　是否有孤铜、开窗等问题

　　如果发现问题，工厂会联系你确认或修改。这一步是免费的，但能帮你避免很多生产问题。

　　第四步：确认订单并排产

　　确认无误后，工厂会给出报价和交期。常规双面板打样一般3-5天，加急可以做到24-48小时。确认后付款，订单进入生产排程。

　　第五步：生产过程

　　生产流程大致包括：开料、钻孔、沉铜、贴膜、曝光、显影、蚀刻、退膜、阻焊、丝印、表面处理、成型、测试、检验。

　　你不需要了解每一步细节，但要知道：正规工厂会在关键工序进行检测(如AOI、电测)，确保板子质量。

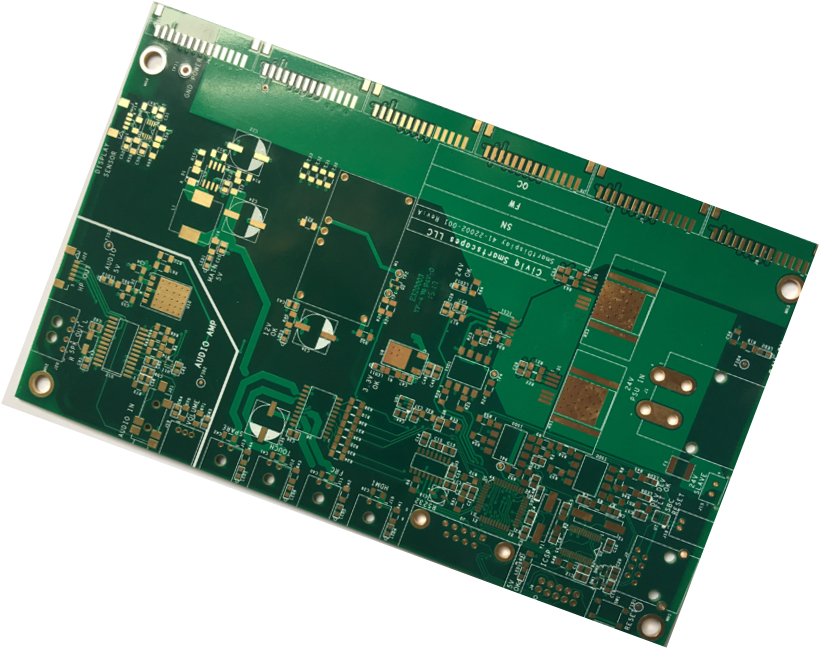

　　第六步：成品检验与发货

　　生产完成后，工厂会对成品进行最终检验，包括外观检查、尺寸测量、通断测试等。通过后包装发货。

　　注意：收到板子后，建议第一时间核对数量和规格，并用万用表简单测试电源与地之间是否短路。
