PCB打样如何避坑?这五个细节帮你省时省钱
- 发表时间:2026-03-25
- 来源:本站
- 人气:66
在电子产品研发过程中,PCB打样是至关重要的一环。一块样板做得好,后续开发顺风顺水;做得不好,轻则耽误进度,重则推倒重来。根据亿方电子多年来服务数千家客户的经验,以下五个细节是打样过程中最容易出问题的地方,提前留意,能帮你省下不少时间和预算。
细节一:文件格式,简单但最易出错
很多工程师在导出Gerber文件时,会因为一些看似不起眼的小问题导致样板出问题:
常见问题:漏导出钻孔文件、文件名混乱、单位不一致、层数搞错。
建议做法:
导出前核对层数:设计了几层,文件里就有几层
确认单位统一:建议使用公制(mm),精度设为4位小数
钻孔文件单独检查:确保与设计一致
使用专业软件(如CAM350)预览一遍,肉眼确认没问题再发厂
亿方服务:客户上传文件后,我们的工程团队会进行专业的DFM(可制造性设计)分析,发现潜在问题会第一时间沟通确认,避免因文件错误导致返工。
细节二:板材选择,别只盯着价格
板材是PCB的基础,直接影响性能和可靠性。不少客户在打样阶段只关注单价,选最便宜的板材,结果测试时发现问题,反而得不偿失。
不同板材适用场景:
FR-4标准板:绝大多数常规产品够用,性价比高
高TG板材:产品需要过回流焊多次,或有高温工作环境
无卤素板材:出口欧盟或有环保认证需求
高频材料:5G、雷达、高速信号传输场景
建议做法:根据产品实际需求选材。如果不确定,可以咨询工厂工程人员,他们会根据你的产品类型给出建议。
细节三:线宽线距,别挑战工艺极限
很多工程师在设计时喜欢把线宽线距做到极致,认为越细越好。但过度追求极限,往往会导致良率下降、成本上升。
常见误区:明明4/4mil足够用,非要做到3/3mil;明明常规工艺能搞定,非要挑战极限参数。
建议做法:
常规设计:4/4mil(0.1mm/0.1mm)足够应对绝大多数需求
如需更细:先确认工厂能力,再评估是否有必要
电源线和地线:适当加宽,降低阻抗,提升载流能力
亿方能力:我们支持最小线宽/线距3/3mil(常规工艺)和特殊需求下的更精细加工,但会如实告知不同参数对应的良率和成本差异,帮客户做最合适的选择。

细节四:过孔设计,小细节大影响
过孔是连接不同层电路的关键结构,但常常被忽视。
常见问题:
过孔太小:钻孔难度大,成本高,良率低
过孔打在焊盘上:焊接时容易漏锡,导致虚焊
过孔排列不当:影响其他元件布局或走线
建议做法:
常规孔径:机械钻建议0.3mm以上,激光孔根据工厂能力定
过孔与焊盘距离:留足安全间距,避免焊接干扰
需要塞孔或盖油:提前说明,不同工艺对应不同效果
亿方服务:我们提供多种过孔处理工艺(盖油、塞孔、开窗),客户可根据实际需求选择,工程师也会在DFM报告中给出专业建议。

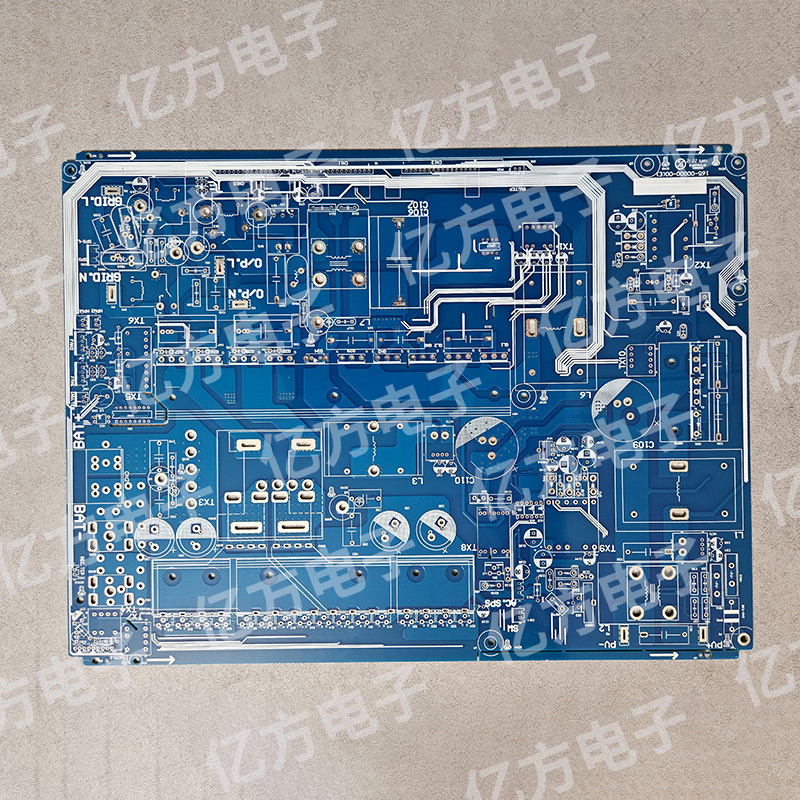

细节五:阻焊颜色,别只看颜值
绿色、蓝色、黑色、红色、白色……阻焊颜色选择很多,但不同颜色在实际使用中确实有差异。
实际情况:
绿色:最成熟,性价比最高,维修时线路看得最清楚
黑色、白色:外观好看,但线路不易看清,维修难度大
蓝色、红色:介于中间,外观有特色,价格略高
建议做法:
样品阶段:建议用绿色,方便检查和调试
量产阶段:根据产品定位和外观需求选择颜色
特殊需求:如需遮蔽光线(如光敏产品),可选黑色或深色阻焊
PCB打样不是简单的“把设计图变成实物”,而是产品从图纸走向量产的第一步。这一步走得稳,后续开发才能顺畅。
亿方电子深耕PCB行业多年,服务过数千家客户,深知每一个细节对最终产品的影响。我们不仅提供从单面板到多层板、从常规板材到特种材料的打样与生产服务,更希望用专业的工程经验,帮助客户在打样阶段就把问题解决掉,让后面的路走得更顺。
如果您正在准备PCB打样,或有任何技术疑问,欢迎随时联系亿方电子技术团队,我们将为您提供专业的咨询与支持。
