PCB组装的基本流程

  • 发表时间:2022-07-04
  • 来源:本站
  • 人气:778

  PCB组装是生产印刷电路板的一个过程,这是一种将原材料转化为电子产品PCB主板的制造技术。它可以用于许多的行业,其中就包括军事和航空航天领域。今天我们就一起来了解一下PCB的相关知识。

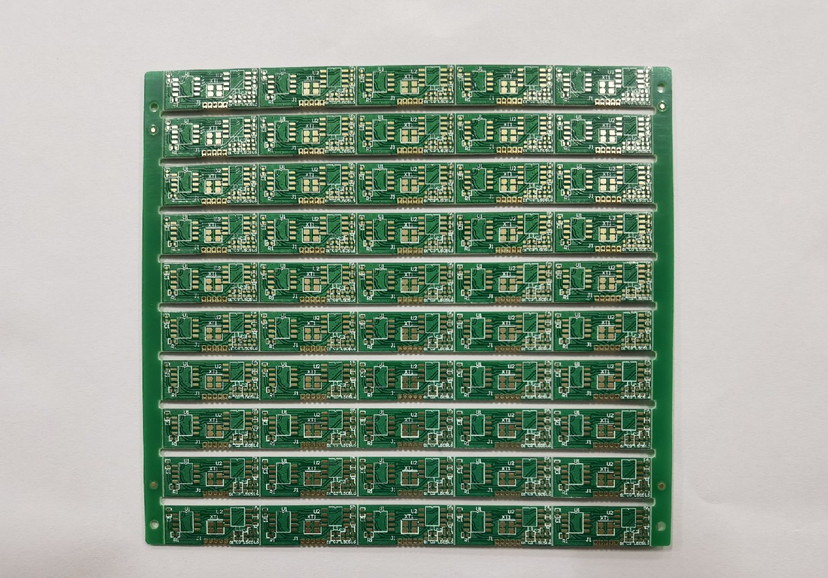

  PCB是一块薄而扁平的介电材料,上面刻有导电路径。这些路径连接各种电子元件。它们还用于将元件连接到印刷电路板上的插座。 PCB组装是制造电子产品电路板的过程。该工艺包括在介电基板 上蚀刻图案,然后在基板上添加电子元件。


  完整的PCB组装流程的第一步是创建PCB设计。该设计是使用 CAD(计算机辅助设计)软件创建的。设计完成后,将被发送到 CAM 系统。 CAM 系统使用该设计生成制造PCB所需的加工路径和指令。下一步是将所需的图案蚀刻到基板上,这通常使用光化学过程完成。蚀刻图案后,将电子元件放置在基板上并进行焊接。焊接过程完成后,对PCB进行清洁和质量检查。一旦通过检查,就可以使用了。

  与其传统的PCB组装方法相比,现代的SMT组装加工有很多好处。最大的好处之一是SMT组装允许比其他方法更复杂的设计。这是因为SMT组装不需要钻孔来连接各种组件。这意味着可以创建更复杂的设计,而不必担心物理钻孔的限制。 SMT组装的另一个好处是它比其他方法快得多。所有必要的步骤都在一台机器上执行。这意味着无需将PCB从一台机器移动到另一台机器,这样可以节省大量时间。

  SMT组装也是一种非常具有成本效益的制造电子产品PCB的方法。这是因为它比其他方法快得多,这意味着生产相同数量的PCB组件所需的时间和金钱更少。但它有一些缺点。最大的缺点之一是很难修复使用这种方法制造的PCB组件。这是因为电路比其他方法复杂得多。

  以上就是小编要跟大家分享的有关于PCB的知识,SMT组装是目前PCB组装的最佳加工方式。想了解更多这方面的知识可以咨询亿方电子有限公司。
