在PCB打样和小批量生产过程中，拼板是一项常见且重要的设计环节。所谓拼板，就是将多个PCB单元组合在一块大板上进行生产。很多初次接触PCB制造的客户会问：为什么要拼板?拼板时需要注意什么?本文将为您详细解答。

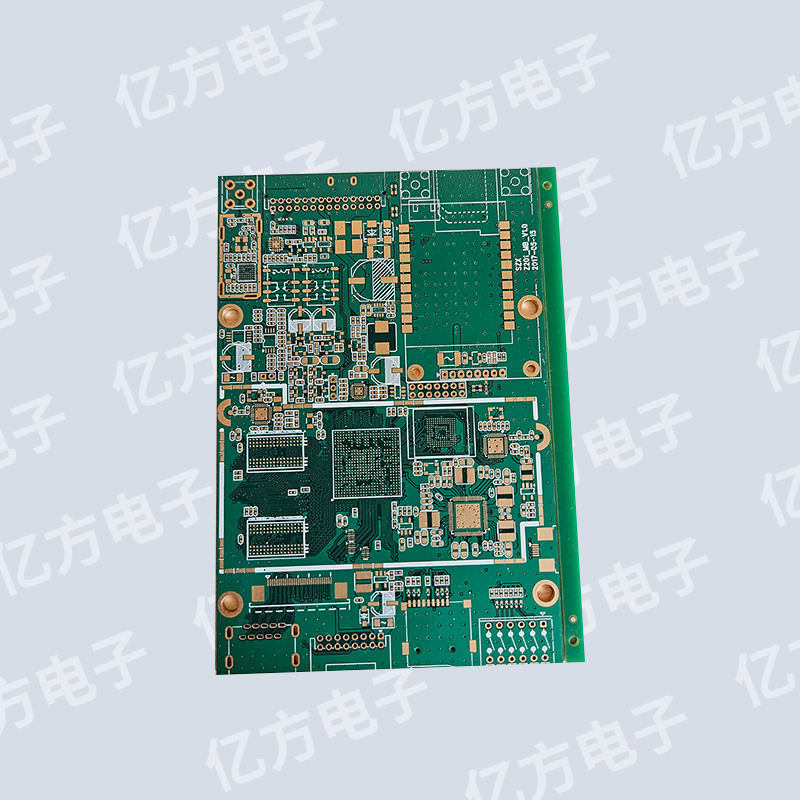

　　拼板的主要作用

　　拼板的首要作用是提高生产效率。PCB生产线通常是连续作业的，拼板可以减少换料次数，提高设备利用率。同时，拼板也有助于降低生产成本，将多个单元集中生产相比单只生产可以节省板材、人工和时间成本。

　　对于尺寸较小的PCB，拼板更是必不可少。小型PCB单独生产时，在贴片、焊接等环节难以操作，也容易导致元件贴装偏移或丢失。通过拼板，小尺寸板子获得了更大的操作面积，有效提升了贴片效率和焊接良率。此外，拼板还能加强板子整体刚性，减少薄板在流转过程中的弯曲变形。

　　拼板设计的注意事项

　　拼板设计直接影响生产效率和产品良率。首先是连接方式的选择。最常见的是V-CUT(V型槽)方式，适用于规则矩形板，分板效率高，成本低。对于异形板或需要更高分板精度的设计，可采用邮票孔连接，通过在板边设置间断的小孔来实现连接和分离。不规则形状的PCB通常推荐采用邮票孔连接。

　　板边与间距设置同样需要关注。拼板外形应尽量接近矩形，方便生产。工艺边是必备设计，通常留3至5mm宽的工艺边用于SMT贴片时的定位和传送。板与板之间的间距(拼板间距)建议保持在1.6mm以上，为分板预留足够空间。对于V-CUT设计，建议拼板数量控制在2至5片为宜，过多拼板可能导致板子翘曲。

　　亿方电子的拼板支持

　　在PCB打样时做好拼板设计，有助于提升生产效率、降低成本和改善产品品质。对于不熟悉拼板设计的客户，亿方电子工程团队可提供专业的拼板建议与技术支持。无论您选择V-CUT还是邮票孔连接，我们都可以根据您的产品特点和工艺要求，推荐最合适的拼板方案，确保生产顺利进行。
